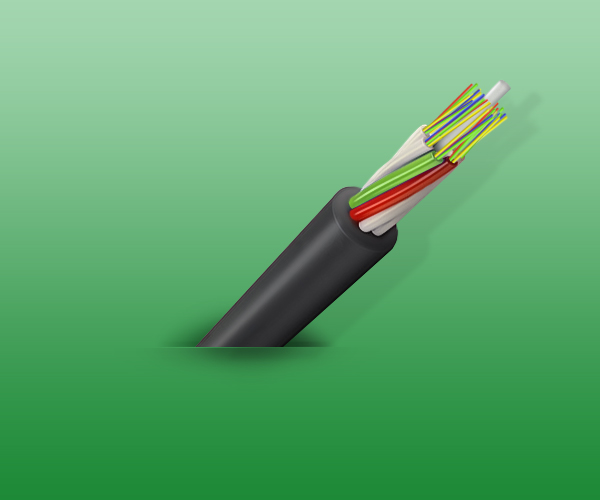

Кабель оптический для прокладки в пластмассовых трубах

Описание


НАЗНАЧЕНИЕ

Кабель предназначен для прокладки в защитных пластмассовых трубах.


КОНСТРУКЦИЯ

1. Центральный силовой элемент – стеклопластиковый стержень или стальной тросс

2. Модули с оптическими; волокнами производства Fujikura, Corning, Draka

3. Гидрофобный заполнитель в модулях и между модулями и оболочкой

4. Периферийный силовой элемент – арамидные нити для 2,7 кН

5. Алюмополиэтиленовая фольга

6. Защитный шланг из полиэтилена


УСЛОВИЯ ЭКСПЛУАТАЦИИ И МОНТАЖА

1. Температурный диапазон эксплуатации- от минус 40ºС до плюс 70ºС

2. Кабели предназначены для монтажа и прокладки ручным и механизированным способами при температуре не ниже минус 10ºС

3. Допустимый радиус изгиба при монтаже не менее 20 номинальных диаметров кабеля при эксплуатации и не менее 250 мм при прокладке и монтаже.

4. Срок службы кабелей, не менее - 25 лет

5. Кабели стойки к воздействию плесневых грибов, росы, дождя, инея.

6. Кабель поставляется на деревянных барабанах в соответствии с ГОСТ 18690


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


1. Наружный диаметр кабеля ( в зависимости от конструкции), – 10,6 – 11,5 (мм)
2. Номинальный вес ( в зависимости от конструкции) – 98 – 116 (кг/км)
3. Кабель устойчив к растягивающим усилиям – от 1,0 до 2,7 (кН)
4. Кабель устойчив к раздавливающим усилиям, не менее – 400 Н/см
5. Коэффициент затухания, на длине волны 1550 нм – 0,21 дБ/км
6. Общее количество волокон от 4 до 144

1. Центральный силовой элемент
2. Модуль
3. Гидрофобный компаунд
4. Арамидные нити
5. Алюмополиэтиленовая фольга
6. Защитный шланг из ПЭ


ОККТМ-10-01-0,22-4…144 (2,7)- кабель оптический магистральный и внутризоновый : ОК- оптический кабель, К-канализация, Т-трубы пластмассовые, М-многомодульный, 10-диаметр модового поля , 01 –центральный силовой элемент из стеклопластика, 0,22 –коэффициент затухания в дБ/км на длине 1550 нм, 4…144 –количество волокон, 2,7 –допустимое растягивающее усилие в кН

ОККТМ-10-01-0,22-4…144 (2,7) кабели в негорючем исполнении, оболочка из материала, не распространяющего горение
