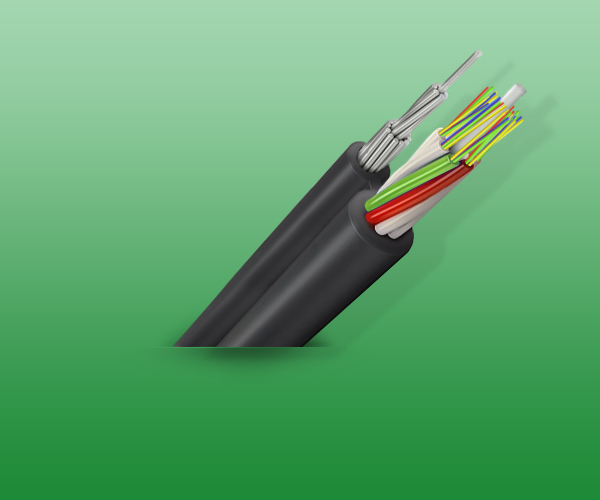

Кабель оптический подвесной с выносным силовым элементом

Оптические кабели марки ОК/Т(П,А)-… предназначены для подвески на опорах линий связи, контактной сети железных дорог, опорах линий электропередач в точках с максимальной величиной потенциала электрического поля до 12 кВ, между зданиями и сооружениями. При необходимости допускается подвешивать кабель в точках с максимальной величиной потенциала электрического поля до 25 кВ ОК/Т(П,А)-...

Оптическое волокно.

Осевой элемент (ОЭ): стеклопластиковый пруток в полимерном покрытии или без него.

Оболочка ОМ из термопластичного материала.

Гидроизоляция ОМ: внутримодульный заполнитель.

Гидроизоляция сердечника: гидрофобный заполнитель или водоблокирующие элементы.

Обмотка скрутки: лавсановая плёнка.

Выносной силовой элемент – стальной трос, стеклопластиковый пруток, арамидные нити.

Наружная полимерная оболочка (полиэтилен или трекингостойкого материала ОК/Т(П,А)-…

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАБЕЛЯ МАРКИ ОК/Т(П,А)-…

Количество оптических волокон в кабеле 1 ÷ 144

Габаритные размеры кабеля 8,0 × 17,0 ÷ 16,0 × 25,0 мм

Масса кабеля, 120 ÷ 250 кг/км

Длительно допустимая растягивающая нагрузка 3,5 ÷ 15,0 кН

Допустимая раздавливающая нагрузка, не менее 0,4 кН/см

Допустимое ударное воздействие, не менее 3,0 Дж

Рабочий диапазон температур от минус 60 °С до 70 °С

ДОПОЛНИТЕЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАБЕЛЯ МАРКИ ОК/Т(П,А)-

Строительная длина кабеля – 2 км (по требованию заказчика возможна поставка кабеля любыми длинами).

Кабели марки ОК/Т(П,А)-…:

• устойчивы к статическим (долговременным) изгибам с радиусом, равным 20-кратному наружному диаметру кабеля.
• выдерживают 20 циклов изгибов на угол ± 90º при температуре до минус 10 °С.
• выдерживают 10 циклов осевого кручения на угол ± 360° на длине не более 4 м, при нормальной температуре окружающей среды.
• стойки к перемотке с барабана на барабан с диаметром шейки не менее 40-кратного внешнего диаметра кабеля.
• стойки к вибрационным нагрузкам частотой (10 - 200) Гц с ускорением 4g.
• устойчивы к воздействию повышенной относительной влажности до 98 % при температуре 35 °С.
• водонепроницаемы в продольном направлении.
• стойки к воздействию инея, атмосферных осадков, соляного тумана, солнечного излучения.

Гидрофобные заполнители кабеля не имеют каплепадения при температуре 70 °С.

Срок службы кабелей, включая срок хранения, при соблюдении указаний по монтажу и эксплуатации и при отсутствии воздействий, превышающих указанные выше, не менее 25 лет.

Срок хранения кабелей в упаковке поставщика в отапливаемых помещениях может составлять 15 лет. При хранении в полевых условиях под навесом – 10 лет. Срок хранения входит в срок службы кабелей.

Гарантийный срок эксплуатации кабелей – 2 года со дня ввода в эксплуатацию. Гарантийный срок исчисляют с даты ввода в эксплуатацию, но не позднее 6 месяцев с даты реализации кабеля заводом-изготовителем.

УКАЗАНИЯ ПО МОНТАЖУ:

Кабели могут прокладываться ручным или механизированным способом при температуре не ниже минус10° С. Минимальная температура разделки и монтажа кабеля должна быть не ниже минус 10° С.

При прокладке и монтаже кабелей не должны быть превышены допустимые растягивающие, раздавливающие, ударные и изгибные нагрузки. Разделка и монтаж кабеля должен проводиться способами и инструментами, исключающими его повреждение.

Статический радиус изгиба кабеля при монтаже, прокладке и эксплуатации может быть не менее 20 диаметров кабеля. Для кабелей, предназначенных для прокладки в кабельную канализацию, в процессе прокладки допускается радиус изгиба 250 мм.

Радиус изгиба ОВ при монтаже может быть не менее 3 мм (в течение 10 минут).

Статический радиус изгиба ОМ должен быть не менее 20 диаметров ОМ.

Монтаж кабеля должен производиться с применением муфт, зажимов и других аксессуаров, имеющих сертификат или декларацию соответствия Мининформсвязи России. Технические характеристики арматуры рекомендуется согласовывать с изготовителем кабеля.
