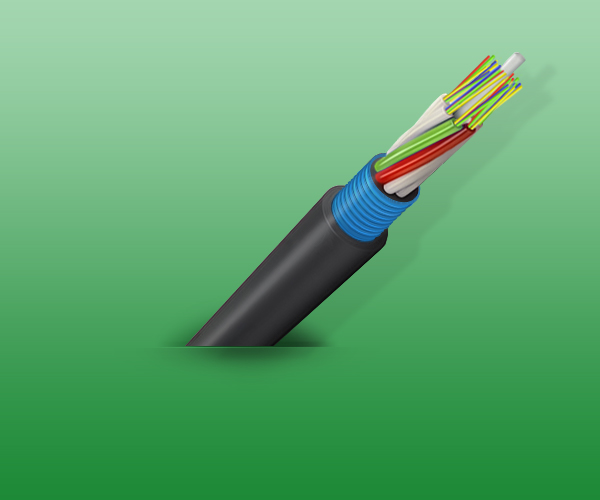

Кабель оптический для прокладки в канализации

Описание


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАБЕЛЯ МАРКИ ОК(Н)С-…

  • Количество оптических волокон в кабеле - 1 ÷ 144
  • Номинальный наружный диаметр кабеля - 12,0 ÷ 21,6 мм
  • Масса кабеля - 170 ÷ 500 кг/км
  • Длительно допустимая растягивающая нагрузка - 1,5 ÷ 5,0 кН
  • Допустимая раздавливающая нагрузка, не менее - 0,2; 0,4 кН/см
  • Допустимое ударное воздействие, не менее - 3,0; 10,0 Дж
  • Рабочий диапазон температур от минус 40 °С до 50 °C (возможно расширение рабочего диапазона температур до минус 60 °С – 70 °С.)

ДОПОЛНИТЕЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАБЕЛЯ МАРКИ ОК(Н)С-…

Строительная длина кабеля – 2 км (по требованию заказчика возможна поставка кабеля любыми длинами).
Толщина наружной оболочки кабеля не менее 2,0 мм.
Кабели марки ОК(Н)С-…:

  • устойчивы к статическим (долговременным) изгибам с радиусом, равным 20-кратному наружному диаметру кабеля.
  • выдерживают 20 циклов изгибов на угол ± 90º при температуре до минус 10 °С.
  • выдерживают 10 циклов осевого кручения на угол ± 360° на длине не более 4 м, при нормальной температуре окружающей среды.
  • стойки к перемотке с барабана на барабан с диаметром шейки не менее 40-кратного внешнего диаметра кабеля.
  • стойки к вибрационным нагрузкам частотой (10 - 200) Гц с ускорением 4g.
  • стойки к повреждению грызунами.
  • устойчивы к воздействию повышенной относительной влажности до 98 % при температуре 35 °С.
  • водонепроницаемы в продольном направлении.
  • стойки к воздействию инея, атмосферных осадков, соляного тумана, солнечного излучения.
  • выдерживают импульсный ток растекания величиной 105 кА.

Гидрофобные заполнители кабеля не имеют каплепадения при температуре 70 °С.

Электрическое сопротивление наружной оболочки кабеля, измеренное между бронепокровом и окружающей средой, при пересчёте на 20 °С составляет не менее 2000 МОм·км (для кабелей в исполнении, не распространяющем горение, не менее 1000 МОм·км).

Наружная оболочка кабеля выдерживает испытательное напряжение 20 кВ постоянного тока или 10 кВ переменного тока частотой 50 Гц в течение 5 секунд.

Срок службы кабелей, включая срок хранения, при соблюдении указаний по монтажу и эксплуатации и при отсутствии воздействий, превышающих указанные выше, не менее 25 лет.

Срок хранения кабелей в упаковке поставщика в отапливаемых помещениях может составлять 15 лет. При хранении в полевых условиях под навесом – 10 лет. Срок хранения входит в срок службы кабелей.

Гарантийный срок эксплуатации кабелей – 2 года со дня ввода в эксплуатацию. Гарантийный срок исчисляют с даты ввода в эксплуатацию, но не позднее 6 месяцев с даты реализации кабеля заводом-изготовителем.

УКАЗАНИЯ ПО МОНТАЖУ:

Кабели могут прокладываться ручным или механизированным способом при температуре не ниже минус 10° С. Минимальная температура разделки и монтажа кабеля должна быть не ниже минус 10° С.

При прокладке и монтаже кабелей не должны быть превышены допустимые растягивающие, раздавливающие, ударные и изгибные нагрузки. Разделка и монтаж кабеля должен проводиться способами и инструментами, исключающими его повреждение.

Статический радиус изгиба кабеля при монтаже, прокладке и эксплуатации может быть не менее 20 диаметров кабеля. Для кабелей, предназначенных для прокладки в кабельную канализацию, в процессе прокладки допускается радиус изгиба 250 мм.

Радиус изгиба ОВ при монтаже может быть не менее 3 мм (в течение 10 минут).

Статический радиус изгиба ОМ должен быть не менее 20 диаметров ОМ.

Монтаж кабеля должен производиться с применением муфт, зажимов и других аксессуаров, имеющих сертификат или декларацию соответствия Мининформсвязи России. Технические характеристики арматуры рекомендуется согласовывать с изготовителем кабеля.

Таблица размеров
Ёмкость(кол-во волокон) Заказать кабель (метры)
4
Заказать
8
Заказать
12
Заказать
16
Заказать
24
Заказать
32
Заказать
48
Заказать
64
Заказать
96
Заказать
Сделать заказ


Ёмкость(кол-во волокон) Заказать кабель (метры)
4
Заказать
8
Заказать
12
Заказать
16
Заказать
24
Заказать
32
Заказать
48
Заказать
64
Заказать
96
Заказать
Сделать заказ
