АПвВнг(А)-LS, 10 кВ

Описание

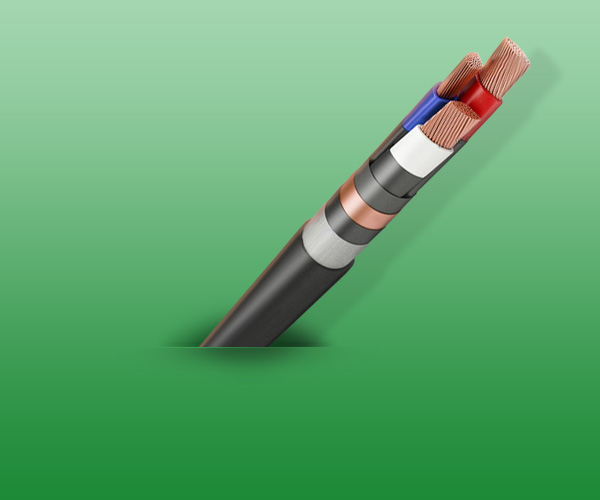

Элементы конструкции:



  1. Круглая многопроволочная уплотненная токопроводящая жила из алюминия:
    сечение – 50–1000 кв. мм;

  2. Экран по жиле из экструдируемого электропроводящего сшитого полиэтилена;

  3. Изоляция из сшитого полиэтилена (Пв);

  4. Экран по изоляции из экструдируемого электропроводящего сшитого полиэтилена;

  5. Разделительный слой из электропроводящей ленты;

  6. Экран из медных проволок, скрепленных медной лентой:
     - сечением не менее 16 кв. мм для кабелей с сечением жилы 35–120 кв. мм,
     - сечением не менее 25 кв. мм для кабелей с сечением жилы 150–240 кв. мм,
     - сечением не менее 35 кв. мм для кабелей с сечением жилы выше 300 кв. мм.
    Примечание: Сечение экрана выбирается в зависимости от токов короткого замыкания, которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана.

  7. Разделительный слой из стеклоленты;

  8. Внутреннее заполнение из ПВХ-пластиката пониженной пожароопасности;
  9. Разделительный слой из стеклоленты;
  10. Оболочка из негорючего ПВХ-пластиката пониженной пожароопасности.


Область применения:

Для групповой прокладки в кабельных сооружениях и производственных помещениях при условии отсутствия опасности механических повреждений.
Допускается прокладка в сухих грунтах.
Кабели марки ПвВнг-LS могут быть использованы для прокладки во взрывоопасных зонах классов В-I, В-Iа.

Кабели марки АПвВнг-LS – во взрывоопасных зонах классов В-Iб, В-Iг, В-II, В-IIа.

*(А) – предел распространения горения ПРГП 1.

Таблица размеров
Сечение, Наружный диаметр кабеля, мм Масса 1 км одножильного кабеля, кг Заказать кабель (метры)
1х50/16 30,1 1069
Заказать
1х70/25 31,7 1184
Заказать
1х95/35 33,3 1312
Заказать
1х120/35 34,7 1434
Заказать
1х150/35 36,2 1654
Заказать
1х185/50 37,8 1801
Заказать
1х240/50 40,0 2030
Заказать
1х300/70 42,2 2281
Заказать
1х400/70 45,2 2746
Заказать
1х500/70 48,6 3188
Заказать
1х630/95 51,8 3647
Заказать
1х800/95 56,0 4337
Заказать
Сделать заказ


Сечение, Наружный диаметр кабеля, мм Заказать кабель (метры)
1х50/16 30,1
Заказать
1х70/25 31,7
Заказать
1х95/35 33,3
Заказать
1х120/35 34,7
Заказать
1х150/35 36,2
Заказать
1х185/50 37,8
Заказать
1х240/50 40,0
Заказать
1х300/70 42,2
Заказать
1х400/70 45,2
Заказать
1х500/70 48,6
Заказать
1х630/95 51,8
Заказать
1х800/95 56,0
Заказать
Сделать заказ
