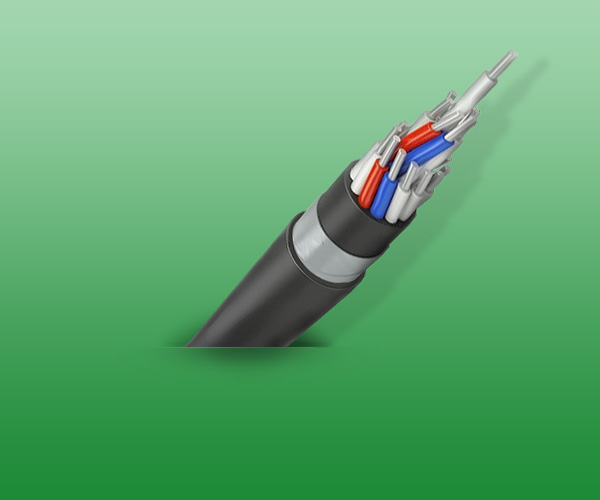

КВВГНГ

Описание

Элементы конструкции:

  1. Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483;
  2. Изоляция из поливинилхлоридного пластиката.
    Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил;
  3. Оболочка из поливинилхлоридного пластиката пониженной горючести.
    В кабелях марки КВВГзнг оболочка с заполнением пространства между жилами.

Область применения:

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.

Кабели применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели. Допускается прокладка кабелей в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность. Кабели преимущественно применяются для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках. Кабели не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-3-96 категории А).

Кабели марки КВВГзнг применяются для электроустановок требующих уплотнения кабелей при вводе

Сопротивление проводника согласно ГОСТ 22483
Климатическое исполнение УХЛ по ГОСТ 15150-69
Категория размещения 1-5 по ГОСТ 15150-69

Радиус изгиба кабеля при прокладке:
Кабель наружным диаметром до 10 мм. включ. не менее 3-х диаметров кабеля
Кабель наружным диаметром от 10 до 25 мм. включ. не менее 4-х диаметров кабеля
Кабель наружным диаметром от 25 мм. не менее 6-ти диаметров кабеля
Кабель марки КВВГзнг не менее 12-ти диаметров кабеля

Срок службы:
При прокладке на открытом воздухе, в земле (траншеях) не менее 15 лет
При прокладке в помещениях, туннелях, каналах не менее 25 лет

Таблица размеров
Количество и сечение жил
шт х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
Сопротивление изоляции,
не менее МОм х км
Заказать кабель (метры)
4x0,75 75 7,2 10,0
Заказать
5x0,75 89 7,8 10,0
Заказать
7x0,75 126 9,0 10,0
Заказать
10x0,75 169 11,1 10,0
Заказать
14x0,75 215 11,9 10,0
Заказать
19x0,75 274 13,2 10,0
Заказать
27x0,75 372 15,5 10,0
Заказать
37x0,75 486 17,3 10,0
Заказать
4x1,0 88 7,6 10,0
Заказать
5x1,0 117 8,8 10,0
Заказать
7x1,0 148 9,5 10,0
Заказать
10x1,0 198 11,7 10,0
Заказать
14x1,0 255 12,6 10,0
Заказать
19x1,0 328 13,9 10,0
Заказать
27x1,0 447 16,5 10,0
Заказать
37x1,0 606 18,7 10,0
Заказать
4x1,5 109 8,1 10,0
Заказать
5x1,5 144 9,4 10,0
Заказать
7x1,5 185 10,2 10,0
Заказать
10x1,5 250 12,6 10,0
Заказать
14x1,5 326 13,6 10,0
Заказать
19x1,5 422 15,1 10,0
Заказать
27x1,5 597 18,3 10,0
Заказать
37x1,5 787 20,4 10,0
Заказать
4x2,5 167 9,6 9,0
Заказать
5x2,5 200 10,5 9,0
Заказать
7x2,5 261 11,3 9,0
Заказать
10x2,5 355 14,2 9,0
Заказать
14x2,5 470 15,3 9,0
Заказать
19x2,5 614 17,0 9,0
Заказать
27x2,5 870 20,7 9,0
Заказать
37x2,5 1156 23,1 9,0
Заказать
4x4,0 241 11,2 9,0
Заказать
7x4,0 385 13,3 9,0
Заказать
10x4,0 526 16,8 9,0
Заказать
4x6,0 326 12,4 6,0
Заказать
7x6,0 529 14,8 6,0
Заказать
10x6,0 745 19,2 6,0
Заказать
